應用范圍：

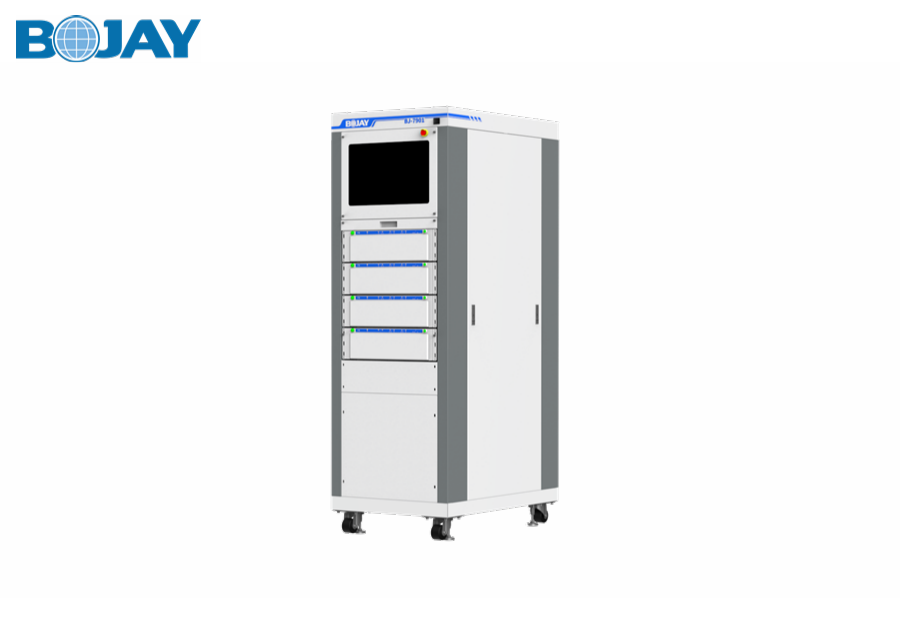

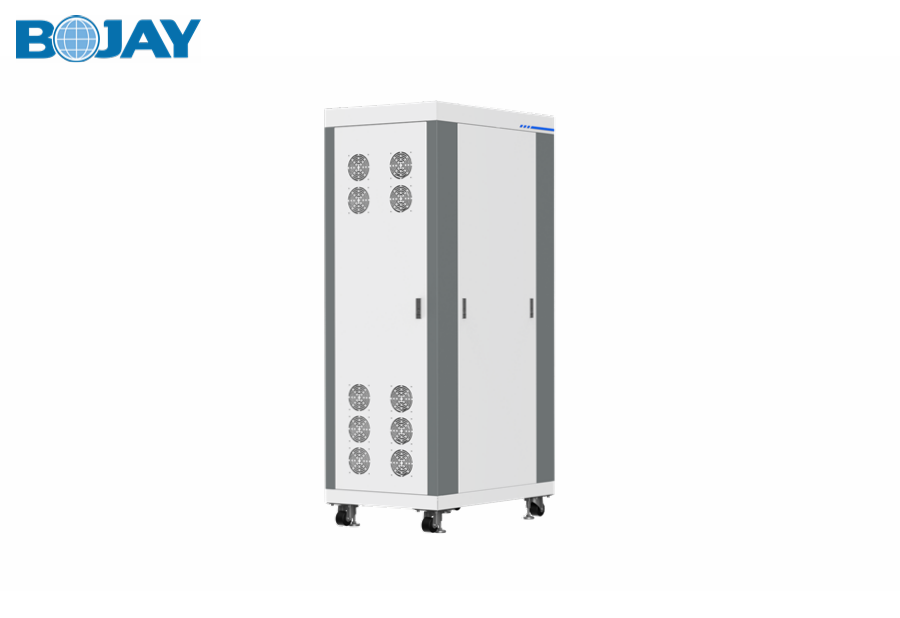

● BJ-7901 PCBA射頻測試系統，適用于PCBA射頻傳導測試，在0.7～6GHz工作頻率范圍內提供了干凈的射頻環境，適合自動化生產線。
產品特點：
● 測試平臺支持4DUT并行測試，機柜最多可集成5個平臺；
● 屏蔽箱配置48個RF通道，每塊單板最多12個RF通道，通道VSWR<1.25；
● 高集成度模塊化設計，集成電腦，小型化電源于一體；
● 數據接口及電源信號都采用EMI濾波器降低射頻雜訊干擾；
● 在UUT端集成EOS電路，全方位保護EOS/ESD；
● 手動或遠程操作，適用于自動化生產線；
● 模塊化設計，90％的組件可重復使用。母子夾結構，實現10分鐘快速換線；
● 屏蔽箱內配備冷卻系統，確保產品在測試過程中溫度控制在正常范圍內；
● UUT電源小型化，VBUS + VBAT 4通道可控，支持遠程補償和，良好的動態響應滿足DUT大功率跳變校準的要求。
機械規格:
| 操作方式 | 手動操作 |
| 外形尺寸（整機結構） | 600（W）*900（D）*1805（H）mm |
| 外形尺寸（測試箱體） | 444（W）*813.5（D）*132（H）mm |
| 內部尺寸（內部空間） | 450（W）*880（D）*1558（H）mm |
| 開門外形尺寸 | 450（W）*1374（D）*1805（H）mm |
| 開關門尺寸 | 400（W）*111（H）mm |
| 開關門方式 | 氣動控制 |
| 顏色 | 電腦白 |
| 重量 | 約220kg |
測試軟件平臺：
● 支持所有5G FR1 Sub-6 GHz，LTE TDD / FDD和其他傳統2G / 3G技術；
● 支持無線技術，包括Wi-Fi （802.11a / ac / ax / b / g / n），藍牙，Zigbee和流行的導航技術。
