射頻測試解決方案

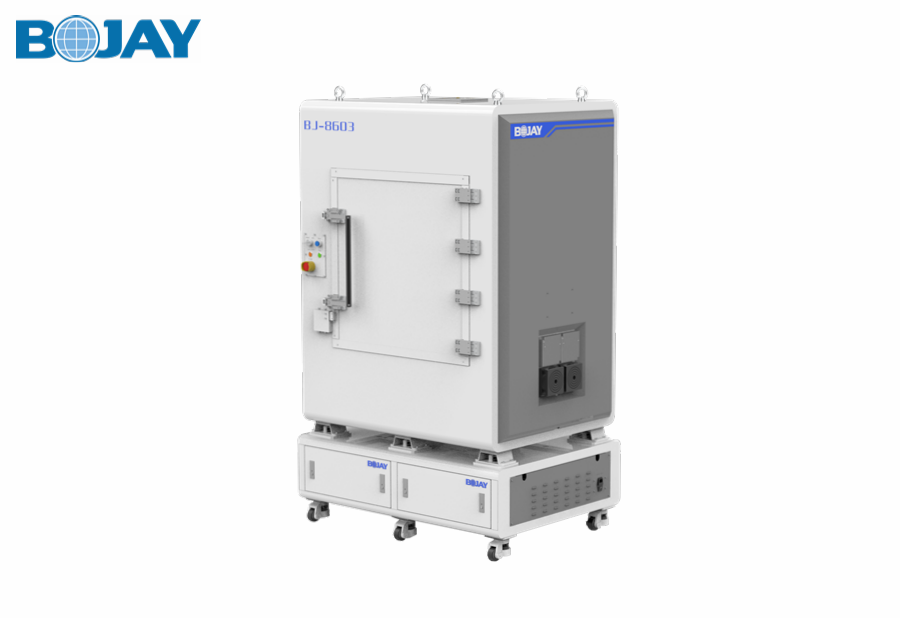

BJ-8603 毫米波緊縮場和遠場測試二合一解決方案

● 適用于5G黑盒子測試,支持不同尺寸的產品測試;

● 實驗室測試設備;

● 可用于汽車雷達模擬測試;

● 可用于無源天線的方向圖測試。


應用范圍:

● BJ-8603測試系統包括一個緊湊的微波暗室和一個緊湊的緊縮場,設計用于實驗室環境下的毫米波OTA測試,覆蓋頻率范圍為24至90GHz;

● 高精度的反射面為黑盒測試提供了一個直徑200毫米的靜區;

● 同時配備高精度的兩軸定位器相結合,能夠快速和準確地測量為各種尺寸的DUT天線;

● 通過TTL硬件信號觸發的快速測量功能;

● 該系統能夠在間接遠場和直接遠場測量方法之間切換;

● 保溫箱(可選)可實現-40至100℃的極限溫度測試;

● 結合汽車雷達模擬器,可覆蓋速度、距離及角度等關鍵參數測試。

機械規格 :

內部尺寸990(W)*736(L)*1250(H)mm
外形尺寸(不含底座)1240(W)*1010 (L)*1650(H)mm
外形尺寸(帶底座)1125(W)*2200 (L)*2040(H)mm
底座外形尺寸1225(W)*900 (L)*475(H)mm
操作門尺寸824(W)*826(H)mm
凈重約 438kg
毛重約 510kg
DUT 尺寸最大: 130(L)*130(W)mm
裝載能力最大: 1.5kg


射頻規格 :

射頻隔離度0.7~90GHz >70dB
吸波棉反射率< -30 dB from 24 GHz to 50GHz


反射板及饋源天線規格:

反射板 拋物線弧面,圓滑滾邊
反射板尺寸 400 x 400 mm
工作頻率范圍24 ~ 90GHz
靜區參數

尺寸:直徑200m

m幅度錐削≤ 1dB

幅度波紋 ≤ ±0.5dB

相位誤差≤ ±5°

交叉極化隔離度 ≤-30dB

饋源天線

工作頻率 24~50GHz

連接器2x2.4mm可通過改變饋源天線擴展到90GHz

材料:鋁合金

交叉極化隔離度 ≤-43dB


珠海博杰電子股份有限公司

測試及自動化專家
